Těsnící manžety typu N



Manžety typu „N“ se používají ve vodovodních, plynových, kanalizačních  sítích za účelem utěsnění prostoru mezí potrubím a chráničkou.

Pro tento typ manžet je charakteristická jednoduchá montáž, velká stálost a schopnost kompenzace osové tepelné dilatace potrubí bez ztráty těsnicí schopnosti spoje. Díky elasticitě použitého materiálu je možno manžety natáhnout nebo stáhnout o cca 7% na průměru vzhledem k tabulkovým hodnotám.

Technické údaje pro typ „N“:

rozměrová řada: DN20x50 - DN500x600

materiál:

elastomer EPDM, NBR, silikon

stahovací páska z nerez oceli

 detail obrázku






Manžety N - skutečné rozměry manžet

   Rozměr potrubí
DNxDN

   Rozměr manžety
A  x  B  x  H
    Rozměr potrubí
DN x DN
   Rozměr manžety
A  x  B  x  H
 20x  50 26    64    75100x300112   330   75
 25x  50 33    64    75 125x200127   225   75
 25x  80 33    92    75 125x240127   252   75
 25x100 33   112   75 125x250127   275   75
 25x150 33   165   75 150x200162   225   75
 32x  80 41    92    75 150x240162   252   75
 32x100 41   112   75 150x250162   275   75
 32x150 41   165   75 150x300162   330   75
 40x100 50   112   75 180x250190   275   75
 40x125 50   139   75 180x300190   330   75
 40x150 50   165   75 200x250225   275   75
 50x100 64   112   75 200x300225   330   75
 50x125 64   139   75 200x350225   362   75
 50x150 64   165   75 200x400225   415   75
 65x125 78   139   75 240x300252   330   75
 65x150 78   168   75 240x350252   362   75
 65x200 78   225   75 240x400252   415   75
 80x150 92   165   75 250x300275   330   75
 80x180 92   190   75 250x350275   362   75
 80x200 92   225   75 250x400275   415   75
 80x240 92   252   75 300x400325   415   75
 80x250 92   275   75 300x450325   455   75
 100x150112   165  75 300x500325   513   75
 100x180112   190  75 400x500415   513   75
 100x200112   225  75 400x600416   615   75
 100x240112   252  75 500x600513   615   75
 100x250112   275  75















































Rozsah použití je možno rozšířit aplikací dvou manžet spojených krátkou ocelovou trubkou.  Na objednávku dodáváme silikonové manžety  (provozní teplota od -55°C do +230°C),
popřípadě manžety z NBR odolné ropným produktům (provozní teplota od –20°C do +90°C)

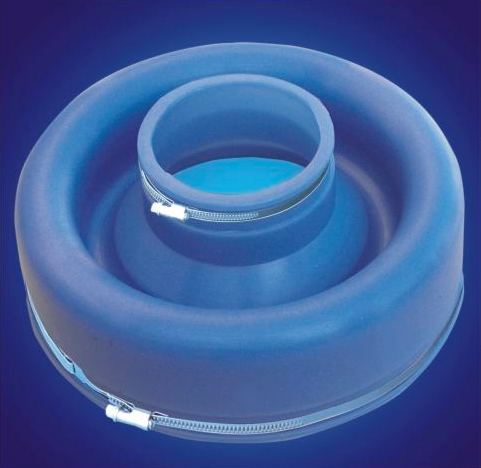

detail obrázku     detail obrázku

Soubory ke stažení

Prohlášení o vlastnostech manžety N (velikost: 147kB, typ: PDF)

technický list manžety N (velikost: 145kB, typ: PDF)
