Konzoly typ KR-L

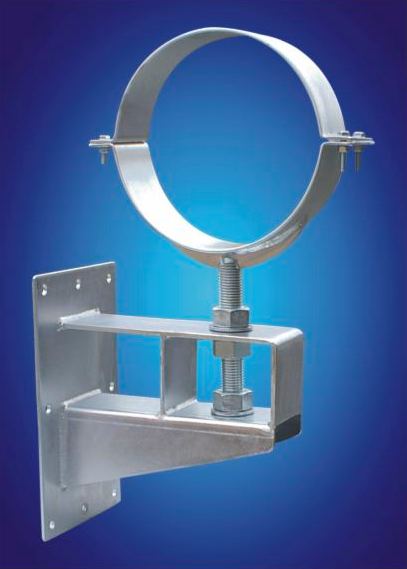

Konzola KR-L je určena pro vedení jednoho potrubí podél zdi a pro průměry v rozmezí DN50 až DN250.




Konzola KR-L je použitelná i pro svislá potrubí.

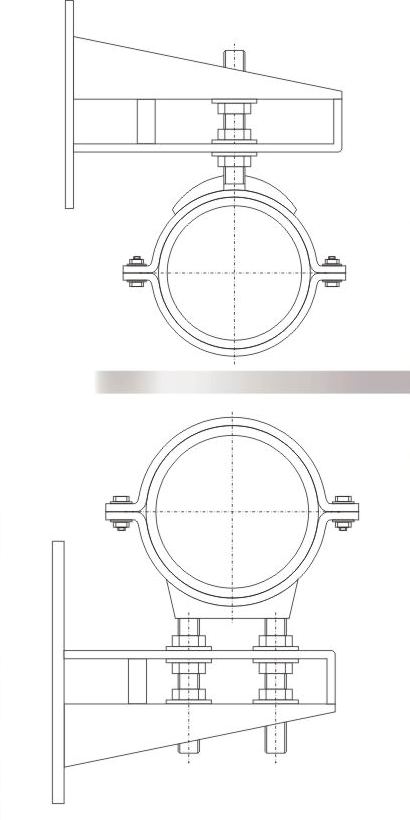

Pro velké boční síly je možno použít dva regulační šrouby.

detail obrázku

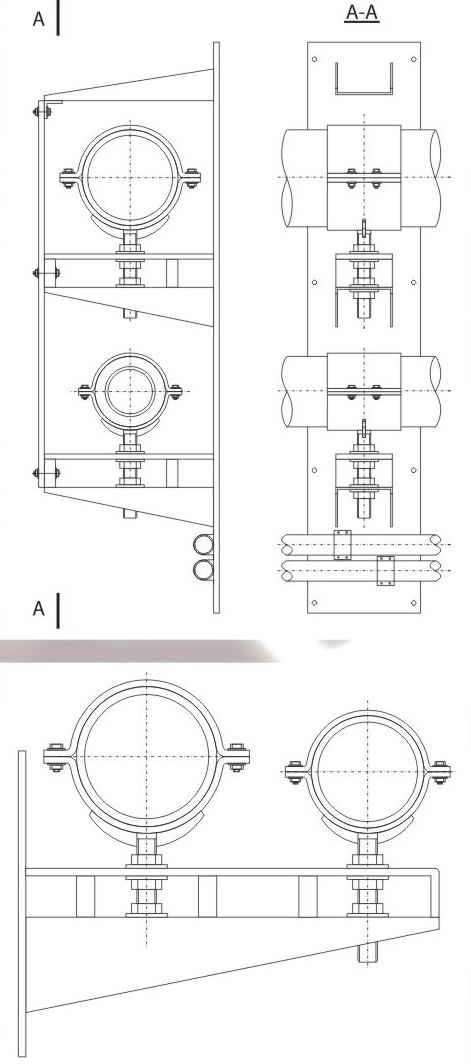

Příklady souborů konzol pro vedení  různého druhu produktovod; i ventilačního potrubí.


detail obrázkudetail obrázku



DNTloušťka
plechu
ŠroubNosnost
(kN)
Maximální
osová síla
(kN)
Maximální
příční síla
(kN)
503M12510,7
803M12510,7
1003M1681,50,9
1503M1681,50,9
2004M201021,1
2504M201021,1
