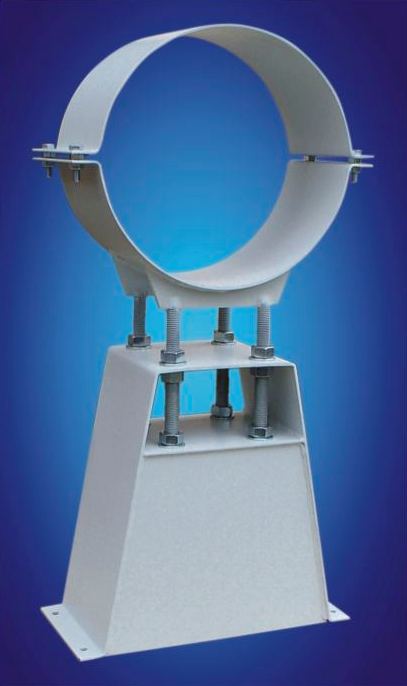

Podpěry potrubí typ AR-C

Podpěra typu AR-C se používá pro průměry DN350 až DN1200. Regulace výšky pomocí čtyř šroubů v rozmezí ±75 mm.

TYP „AR-C“

Podpěra se používá pro průměry DN350 až DN1200.
Regulace výšky pomocí čtyř šroubů v rozmezí ±75 mm.
Podpěra je vhodná pro případy, kdy hmotnost potrubí, osové a boční síly jsou velké.
Montáž pomocí vrtaných nebo zabetonovaných kotevních šroubů.

DN	Tloušťka plechu	Šroub	Nosnost (kN)	Maximální osová síla (kN)	Maximální boční síla (kN)
350	3	4xM16	50	16	14
400	3	4xM16	50	16	14
500	4	4xM16	60	20	16
600	4	4xM20	60	21	17
800	4	4xM20	75	22	18
1000	5	4xM24	80	26	20
1200	5	4xM24	80	26	20
