Podpěry potrubí - základní informace

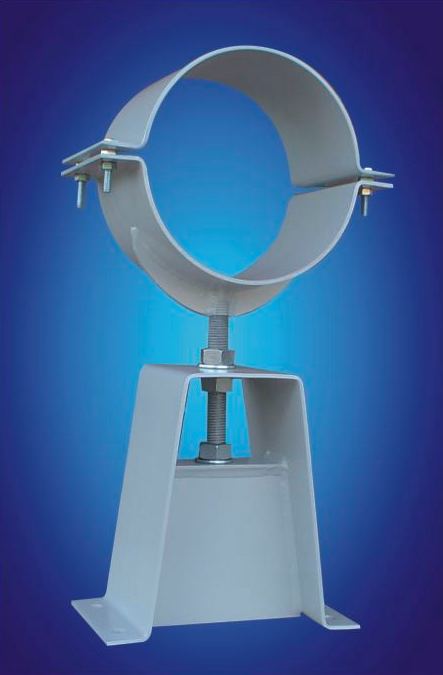

Podpěry a uložení pro veškeré potrubí z různých materiálů a s velmi širokou škálou průměrů. Jednoduchá skříňová konstrukce zajišťuje vysokou pevnost při malé vlastní hmotnosti podpěry. Vzdálenost mezi podpěrami může být 9 m a v některých případech až do 12 m. Výška podpěry může překračovat 1,5 m. Díky nastavitelné výšce systém umožňuje nastavení odpovídajícího sklonu potrubního vedení. Standardní rozsah nastavení výšky je do 150 mm. Podpěry je možno umístit na různé konstrukční konzoly nebo základové patky. Konstrukce objímky umožňuje použití tepelné izolace potrubí o tloušťce od 60 mm.

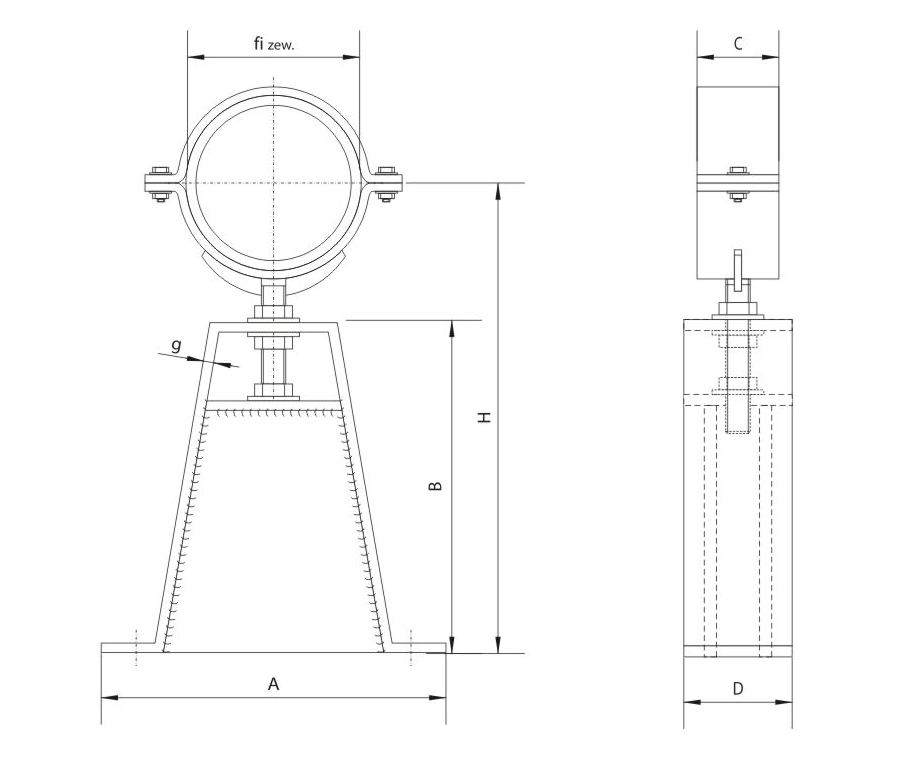

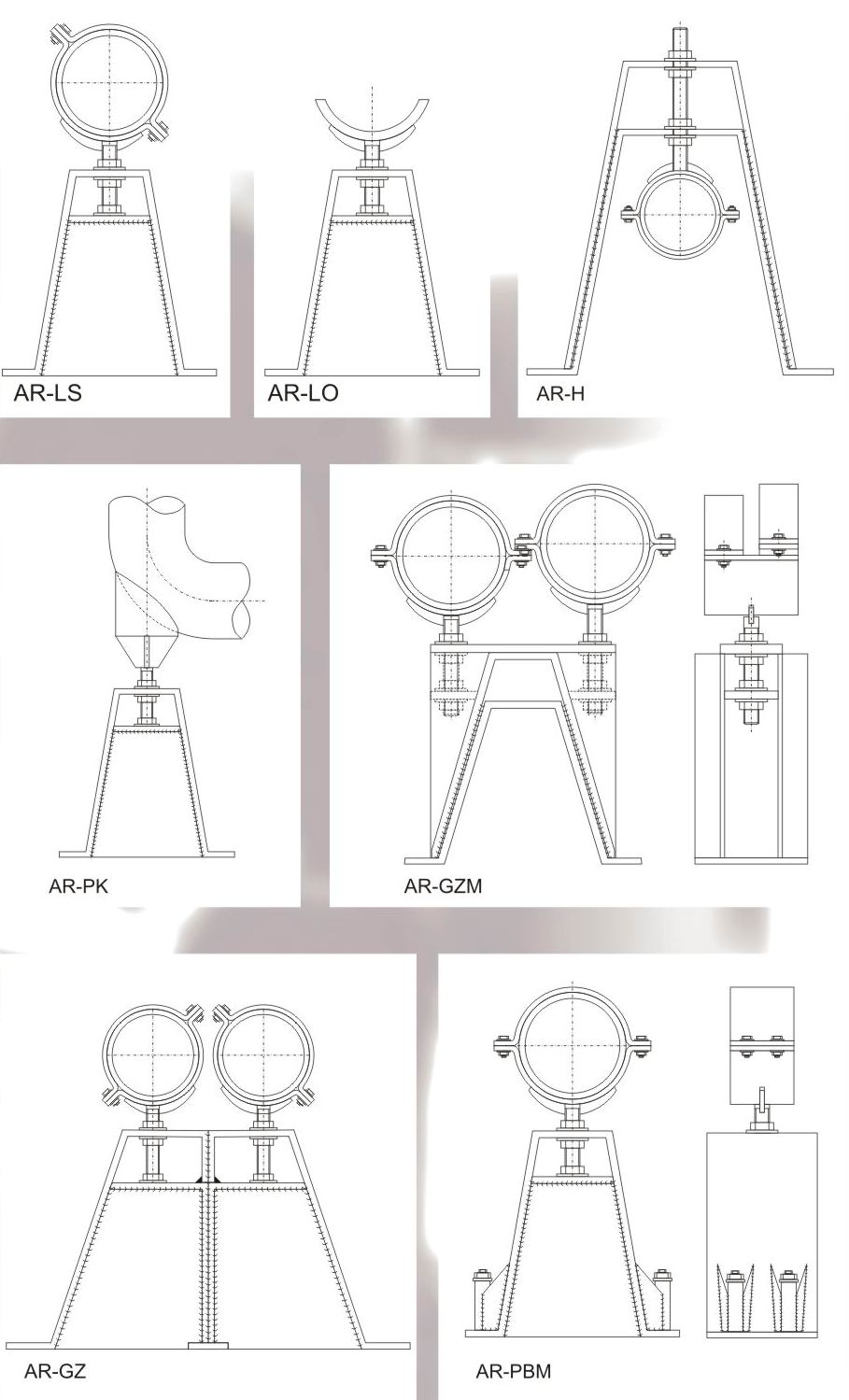

Systém podpěr umožňuje vedení nejen jednoduchého potrubí, ale i dvojitého nebo několikanásobného. Speciální konstrukce umožňuje vedení potrubí podpěrami, konzolami, závěsy i jejich kombinacemi. Vnitřní část objímky může být povrstvena polyetylénem, pryží nebo jiným materiálem, např.: tepelnou izolaci pro kryogenické potrubí. Standardní podpěry jsou vyráběny z oceli opatřené nátěrem, z pozinkované oceli nebo nerezové oceli (0H18N9). Podle potřeby i z jiných druhů oceli.

detail obrázku

Podpěry pro ocelová potrubí menších parametrů

S ohledem na malý součinitel tepelné roztažnosti ocele v rozmezí teplot od -20°C do +60°C
α=12x10-6mm/m°C (0,000012 mm/m°C) je u těchto podpěr rozhodující hmotnost potrubí s médiem.

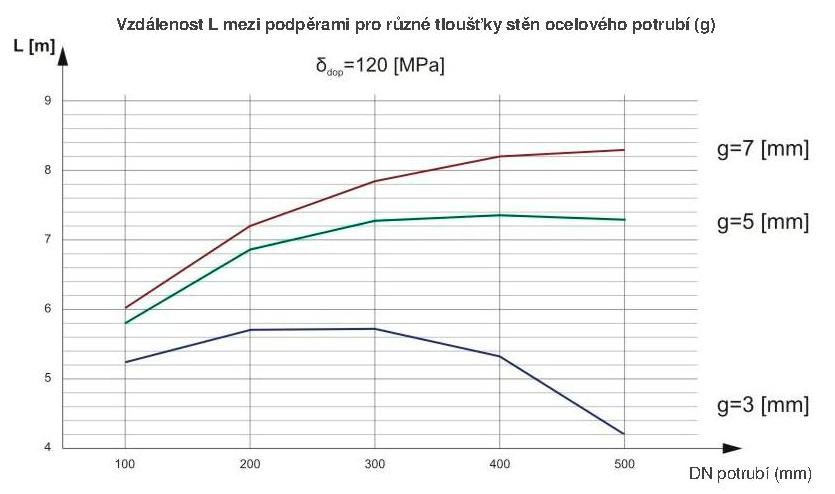

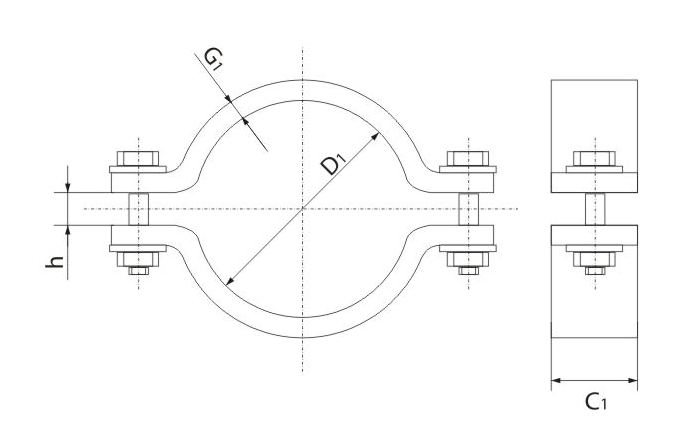

Rozměry objímek pro ocelové potrubí:

D1 = vnější průměr potrubí
C1 = D1 x 0,4
h = D1 x 0,1
G1 = D1 x 0,01 ÷ 0,02

Podpěry pro potrubí z plastů

S ohledem na poměrně velký součinitel tepelné roztažnosti plastů:
α=0,08 mm/m°C pro PVC
α=0,20 mm/m°C pro PE-100
potrubní vedení musí být navrženo tak, aby umožnilo tepelnou dilataci s vhodně umístěnými pevnými body.
Vnitřní průměr objímky musí být větší od vnějšího průměru potrubí o přibližně 1%. Vnitřní hrany objímky musí být zaobleny, aby při osové dilataci nedocházelo k poškození potrubí. Objímky mohou mít vnitřní povrstvení z PE nebo pryže po celém obvodu.

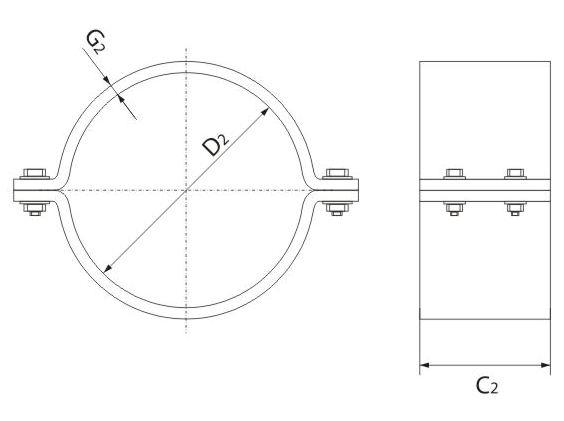

Rozměry objímek pro potrubí z plastu:

D2= vnější průměr potrubí + 1%
C2= D2 x 0,6
G2= D2 x 0,005 ÷ 0,02

Příklad maximální rozteče podpěr pro potrubí PE-100 (SDR 17,6) s vodou o teplotě 20°C:

DN	Vnější průměr (mm)	L (m)
100	110	1,5
150	160	1,7
200	225	2,0
250	250	3,0
300	315	3,5
400	400	3,5
500	500	4,0

Podpěry pro předizolovaná potrubí

S ohledem na cyklický charakter tepelného zatížení,
velký rozdíl teplot překračující 120°C a součinitel tepelné

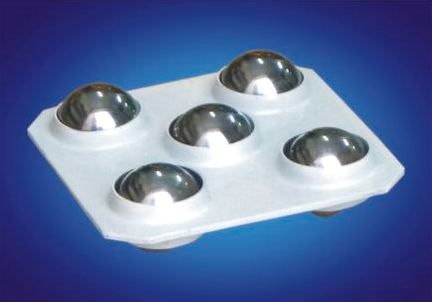

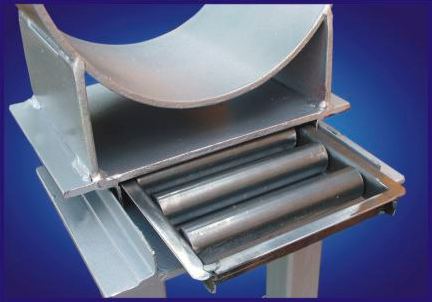

roztažnosti α=0,12 mm/m°C je nutné používat kluzné podpěry s válečky, ve zvláštních případech s kuličkovými elementy sloužícími ke kompenzaci délkové i boční dilatace.

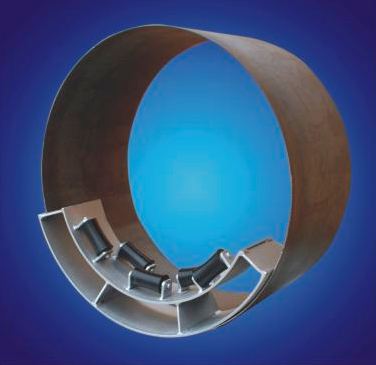

detail obrázku

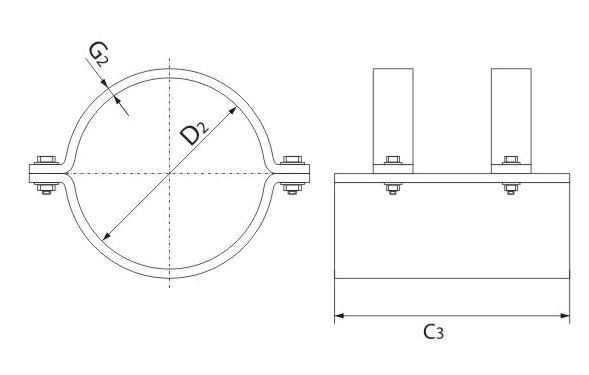

Rozměry objímek pro předizolovaná potrubí:
D2= vnější průměr potrubí
C3= D2 x 1,0 ÷ 1,7
G2= D1 x 0,01 ÷ 0,015

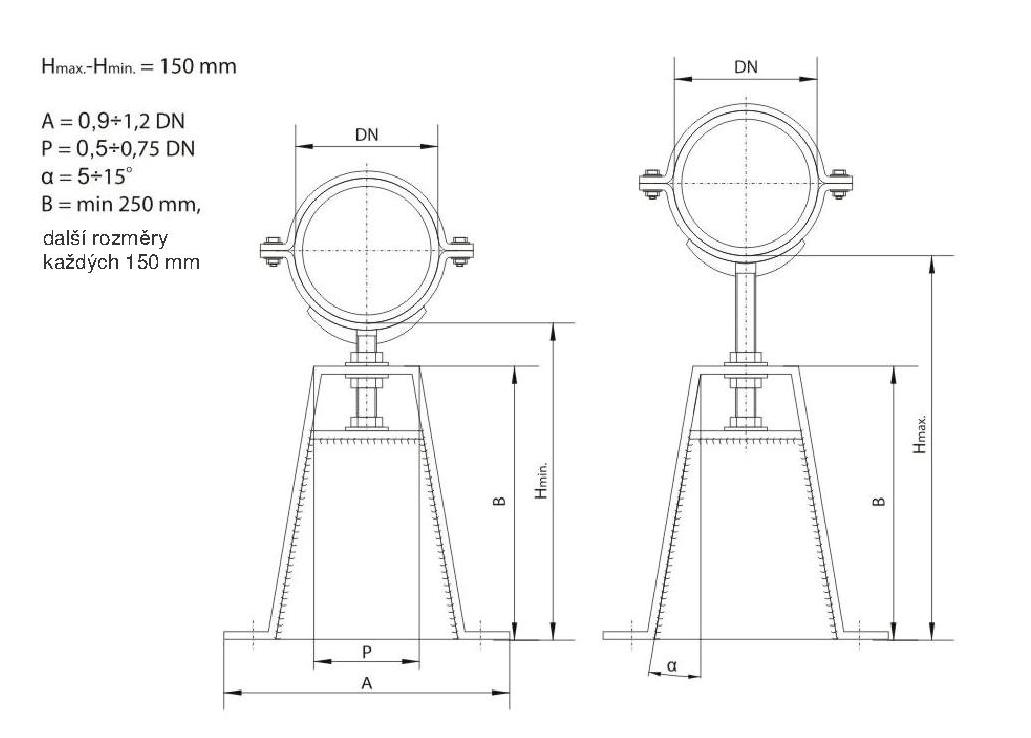

Podpěra na základové patce

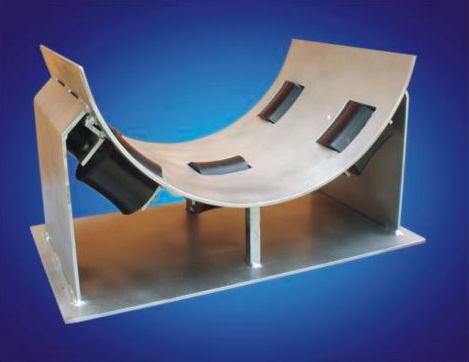

Speciální podpěry - na zakázku vyrábíme atypické podpěry dle projektu, např. podpěry s válečky
Maximální rozteč podpěr pro předizolovaná potrubí:

DN	Vnější průměr (mm)	L (m)
25	100	3,0
32	100	3,2
40	100	3,5
50	125	4,0
80	160	5,0
100	200	5,5
125	250	6,0
150	250	6,5
200	315	7,0
250	400	7,5
300	450	8,0
400	560	9,0
500	630	9,5
600	800	10,0
700	900	10,5
800	1000	11,0
1000	1200	12,0
