Těsnění prostupu WGC

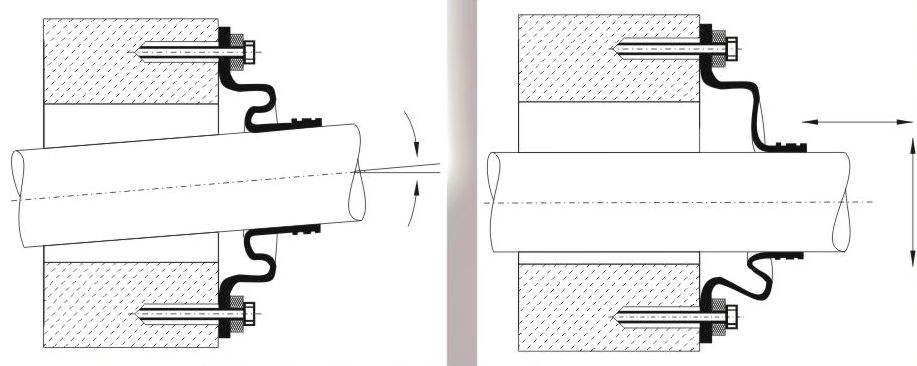

Těsnění prostupu WGC  je určeno pro beztlakové  vodotěsné a plynotěsné prostupy. Uplatnění najde zejména u teplovodních, vodovodních, kanalizačních a plynových přípojek budov. Těsnění prostupu umožňuje pohyb potrubí všemi směry bez ztráty těsnosti.

Technické údaje : průměr: DN25 - DN250 Max. pracovní tlak: beztlakové  materiál: kovové části: kyselinovzdorná ocel 1.4307 těsnící vložka: EPDM, NBR, Silikon Výhody: - těsnění prostupu umožňuje pohyb v prostupech všemi směry např. vlivem změn teplot (horkovody) - možnost použití v místech s rozdílným sedáním stavby a sedáním potrubí - není zapotřebí chráničky ani přesně vrtaného otvoru - jednoduchá montáž, bezobslužný provoz, korozivzdornost

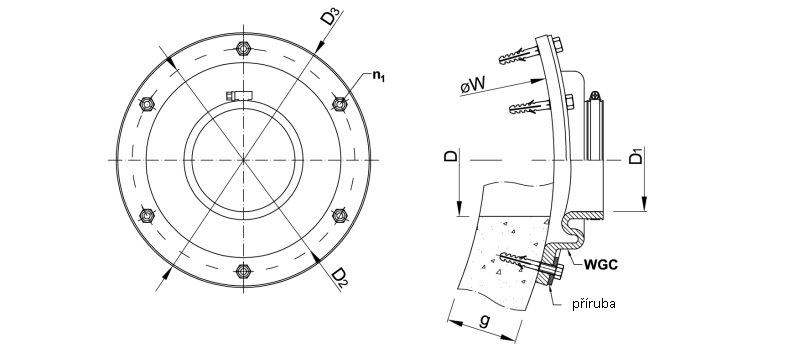

		D - průměr otvoru D2 - vnější průměr těsnění   g - tloušťka stěny D1 - vnitřní průměr těsnění øW - vnější průměr nádrže   n1 - počet šroubů

Soubory ke stažení

Prohlášení o vlastnostech WGC (velikost: 94kB, typ: PDF)

technický list WGC (velikost: 96kB, typ: PDF)
