Těsnící řetězy - optimalizace výběru

Volba typu a specifikace materiálu: Při specifikaci a objednání těsnícího řetězu, kromě počtu prvků, musí být určen druh použitého materiálu, který je označen písmenem:

Typ ElastomerPřítlačné destičkyKovové prvkyPoužití
Z     EPDM
(-30°C - +100°C)
polyamidpozinkovaná ocelstandardní
provedení
A2EPDM
(-30°C - +100°C)
polyamidnerezová ocel 1.4301antikorozní
provedení
KTW EPDM
(-30°C - +100°C)
 polyamidnerezová ocel 1.4301 pro potravinářství
a pitnou vodu
ONBR
(-20°C - +90°C)
polyamidpozinkovaná ocelolejivzdorné
provedení
O-A2NBR
(-20°C - +90°C)
polyamidnerezová ocel 1.4301olejivzdorné
provedení
T  Silikon
(-55°C - +230°C)
pozinkovaná ocelpozinkovaná ocelprovedení odolné
vysokým nízkým teplotám




DOPORUČUJEME POUŽÍT "KALKULAČKU VÝBĚRU TĚSNÍCÍHO ŘETĚZU" v kategorii "KE STAŽENÍ"

Příklad volby těsnicího řetězu:

1.    Vnitřní průměr chráničky: D = 400 mm
       Vnější průměr potrubí: d  = 315 mm
       Výsledný prostor k utěsnění: W = 85 mm
2.    Na základě vypočtené velikosti prostoru k utěsnění (W=D-d) zvolíme z tabulky (sloupec 2)
       typ řetězu, pro W = 85 mm se jako nejvhodnější jeví řetěz LU-6 (rozmezí 76-93).
3.    Délka těsnění: (400+315) : 2 x 3,14 = 1122,55 mm.
4.    Určíme počet článků:    11,22,55 : 68 = 16,508 ks
       kde : 68 mm = délka článku L odečtená z tabulky (sloupec 3).
5.    Počet prvků musí být deklarován jako celé číslo, proto výsledek výpočtu (bod 4) a
        matematicky zaokrouhlíme (hodnotu za desetinou čárkou menší než 5 zaokrouhlíme
       směrem dolů a větší než 5 směrem nahoru). V našem případě volíme 17 článků.
6.    Minimální počet článků je 5. U typů řetězu typu LU-6 a výše je nutno konzultovat minimální
       počet článků s dodavatelem.

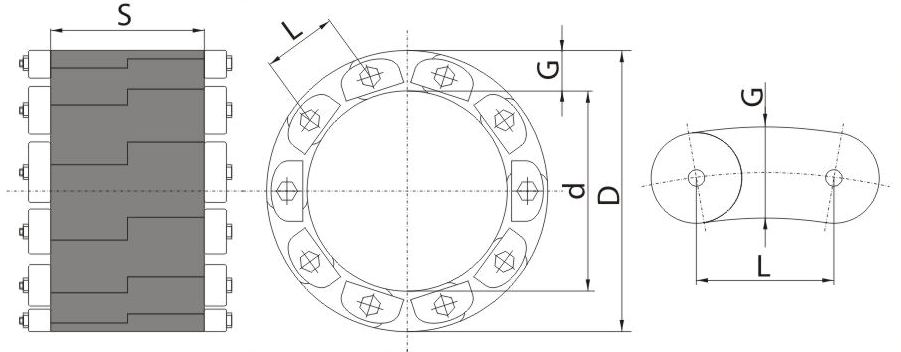

     detail obrázku



123456
Typ
 řetězu

W
Prostor k utěsnění
 (rozdíl mezi Ø potrubí
a Ø otvoru)

L
 Délka prvku
(mm)
G
 Tloušťka
prvku
(mm)
S
 Šířka řetězu
(mm)
Rozměr šroubu
 Klasická verze      Verze BIS

 LU-1

 26-33 30 13 44M5 x 60--
 LU-2 32-41 35 16 44M5 x 60--
 LU-3 40-51 40 20 63M8 x 90--
 LU-4 50-63 48 25 72 M8 x 110--
 LU-5 62-77 56 31 88 M10 x 120M10 x 140
 LU-6 76-93 68 38 88 M10 x 120M10 x 140
 LU-7 92-113 82 46 90 M10 x 120M10 x 150
 LU-8 112-133 99 56 98 M12 x 130M12 x 170
 LU-9 132-157 104 66 98 M12 x 140M12 x 170
 LU-10 156-181 104 78 106 M12 x 150M12 x 190
 LU-11 180-206 114 90 110 M12 x 150M12 x 190























Optimalizace rozměru otvoru pro použití řetězů:


V intervalu průměrů do DN100 doporučujeme provedení otvorů podle vzorce:
    Ø otvoru = vnější Ø potrubí  x  (1,4 až 1,6)

V intervalu průměrů do DN400 doporučujeme provedení otvorů podle vzorce:
    Ø otvoru = vnější Ø potrubí  x  (1,25 až 1,4)

Nad DN400 doporučujeme provedení otvorů podle vzorce:
    Ø otvoru = vnější Ø potrubí  + (100 až 200 mm)


Obraťte se na nás. Rádi Vám pomůžeme s výběrem nejvhodnějšího typu řetězu.
