Chráničky (ochranné trubky) dvoudílné

Dvoudílné chráničky (pažnice) jsou určeny pro prostupy (např. protlaky pod komunikacemi) již uloženého potrubí.


Technické údaje :

průměr: DN125-DN1200

Max. pracovní tlak: beztlakové

materiál: chránička a šrouby - pozinkovaná ocel
těsnění konců GP: EPDM, NBR, korozivzdorná ocel

Jsou v úsecích o délce 500, 1000, 2000 mm, nad DN 800 v úsecích 500 a 1000 mm.
Na zakázku vyrábíme kolena. Jednotlivé úseky se spojují pomocí speciálních přírubových spojů. Při provádění prostupů pomocí dvoudílných chrániček je nutné vždy používat na potrubí příslušné distanční objímky.

Na zakázku lze vyrobit i chráničky do DN 2400 mm. Tyto se však skládají ze tří nebo i čtyř dílů. Konce utěsňovány těsnícími řetězy.






detail obrázkudetail obrázku

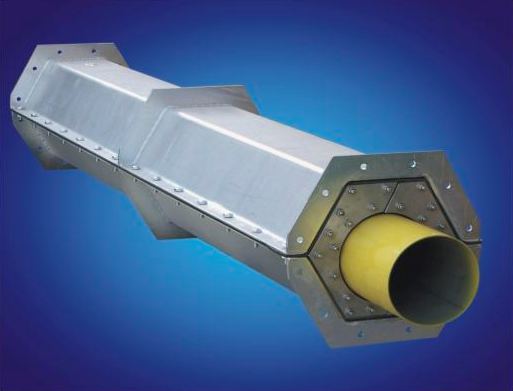

    dvoudílná chránička se zesilujícím žebrem  koleno dvoudilné chráničky



detail obrázku     detail obrázku

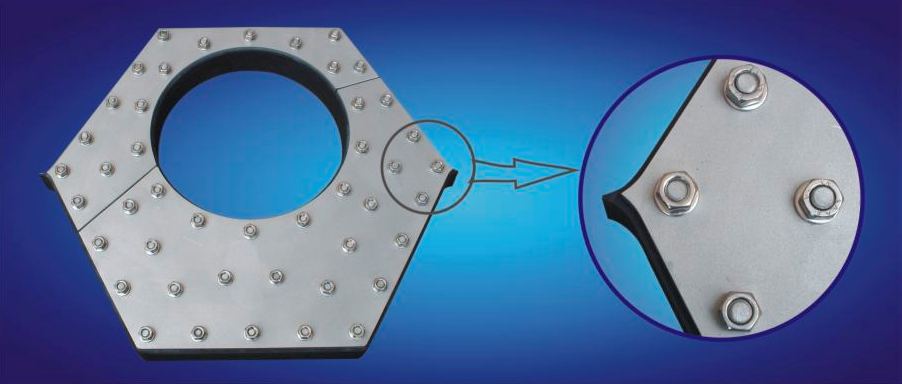

 konce dvoudílných chrániček jsou utěsňovány pomocí šestiúhelníkového těsnění typu GP potrubí od DN800 jsou konce dvoudílných chrániček
těsňováný těsnícími řetězy LU






Průměr
orientační
Tloušťka stěny
z nerezové
oceli
Tloušťka stěny
z pozinkované
oceli
A
(mm)
B
(mm)
DN 125 3,0 4,0215215
DN 150 3,0 4,0245250
DN 200 3,0 4,0305320
DN 250 3,0 4,0365380
DN 300 3,0 4,0420440
DN 350 3,0 4,0470490
DN 400 3,0 4,0515540
DN 500 4,0 6,0620660
DN 600 5,0 6,0732780
DN 700 5,0 6,0835900
DN 800 5,0 8,09401020
 DN 1000 6,0 8,01200 1300
 DN 1200 6,0 8,013801500






  detail obrázku  detail obrázku

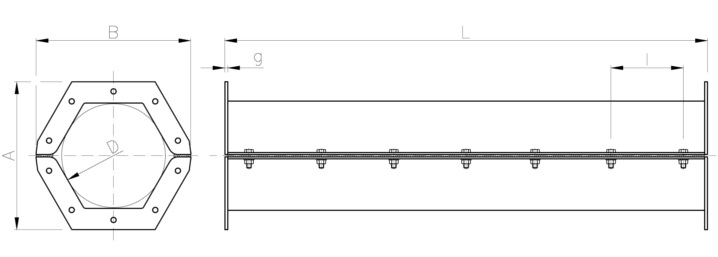

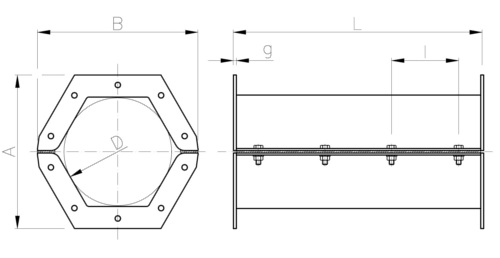

dvoudílná chránička L=500 mm dvoudílná chránička L=1000 mm



detail obrázku

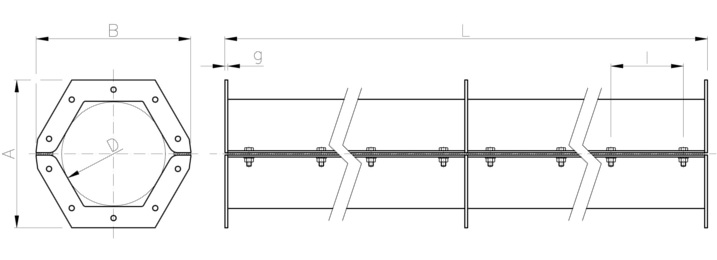

dvoudílná chránička L=2000 mm


Lze vyhotovit i jiné rozměry i tloušťky chrániček. Cenová nabídka na vyžádání.







Soubory ke stažení

technický list chránička dvoudílná (velikost: 458kB, typ: PDF)
